Schoring in een (pallet)stelling frame

Schoring (horizontalen en/of diagonalen, zie blog 1 voor wat dit zijn) in een palletstellingframe is van groot belang voor de sterkte van de frameconstructie en dus ook voor het draagvermogen van een frame. Wat we ons vaak niet realiseren dat is dat verschillende schoring indelingen in de hoogte in een palletstellingframe ook invloed hebben op het draagvermogen.
Je mag er dus niet van uit gaan dat als de stijlen van het stellingmateriaal identiek zijn, maar de indeling van de schoren verschillend, alle frames een gelijk draagvermogen hebben.
Wat ook nog invloed kan hebben op het draagvermogen van een frame is het type schoringmateriaal, soms worden schoren met een andere vorm gebruikt (geen C-profiel meer maar bijvoorbeeld een U-profiel), soms wordt er een andere dikte materiaal gebruikt. Genoeg zaken om op te letten, zeker bij aanschaf van tweedehands materiaal en/of nabestellingen voor bijvoorbeeld het uitvoeren van reparaties.

Enkele afbeeldingen van verschillende schoring indelingen van één merk met gebruik van één type stijl om een en ander te verduidelijken:

Dit is een standaard geschoord frame (type X), normaal zou je in de belastingtabellen van dit merk de draagvermogengegevens gemakkelijk moeten kunnen vinden. In dit schoorpatroon zijn alleen aan boven - en onderzijde  horizontalen geplaatst.

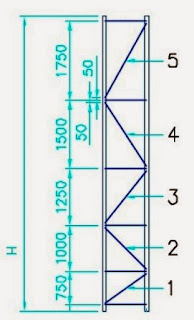

Dit is een frame (type Y) met een aangepast schoorpatroon met daarin ook op alle hoogtes een horizontaal, je ziet dat de maatvoering van 600 mm wel blijft bestaan maar dat de wijze van schoring is veranderd. Hier is wel hetzelfde type schoring gebruikt als bij het standaard frame.

Dit is ook een frame (type Z) met een aangepast schoorpatroon waarbij naast de hoogte indeling en het plaatsen van horizontalen ook het type schoring wordt aangepast. De in dit frame gebruikte schoren kunnen niet meer op hetzelfde knooppunt worden vastgebout. Waarschijnlijk wordt hier dus een U-profiel gebruikt en in de eerdere type frames een C-profiel.

Niet alle merken stellingen kennen dit soort schooraanpassingen, het blijft wel belangrijk om vooral bij de aanschaf van tweedehands stellingen even stil te staan bij eventueel geconstateerde verschillende schoorpatronen.

De verschillen in draagvermogens:

Inhaakhoogte*     draagvermogen

Frame type „X“

tot 2000 mm       5500 kg

tot 1750 mm       7000 kg

tot 1500 mm       7500 kg



Frame type „Y“

tot 2000 mm       6000 kg

tot 1750 mm       6200 kg

tot 1500 mm       8000 kg



Frame type „Z“

tot 2000 mm       7000 kg

tot 1750 mm       7800 kg

tot 1500 mm       8600 kg

*inhaakhoogte = hoogte bovenzijde ligger tot de vloer

Zoals je kunt zien heeft een aangepast schoorpatroon bij een gelijk type gebruikte stijlen een duidelijke invloed. Let op dat draagvermogens uit tabellen altijd zijn gebaseerd op een minimaal aantal secties (vakken) met een minimaal aantal liggers in de hoogte. Het zijn dus alleen richtwaardes, voor de reële waardes, van de in het eigen magazijn aanwezige stellingen, moet je dus bijna altijd terug naar de leverancier en/of de producent.

Met zoveel variabelen, in de samenstellling van magazijnstellingen, die optisch ongeveer gelijk zijn, is het berekenen van draagvermogens van de stellingen om de juiste belastingborden op de stellingen aan te kunnen brengen geen simpele opdracht.

Blijf een gewaarschuwd mens

Vriendelijke groet,

Frans Hardus

De Stellingstaander

Veel gebruikers van magazijnstellingen realiseren zich niet dat, ook al zien ze er ongeveer hetzelfde uit, stellingstaanders door vorm en materiaaldikte andere belastingen kunnen opvangen.

In deze blog wat voorbeelden hoe diverse fabrikanten extra draagvermogen creëren in hun staanders. In een volgend blog zal ik ook nog ingaan op de schoorpatronen in de frames want ook daar zitten verschillen in die het draagvermogen van een stelling kunnen beïnvloeden.

Ik vergelijk hieronder 3 x 2 staanders van een merk waarbij, voor de vergelijking van de draagvermogens, bij de verschillende stijlen de gelijke inhaakhoogtes worden genomen. Inhaakhoogte noemen we afstand van vloer tot bovenzijde eerste ligger, deze inhaakhoogte bepaalt, grof gezegd, het draagvermogen van een frame. Hoe hoger een eerste ligger hangt hoe groter de kniklengte hoe minder het draagvermogen. Bij de behandeling van draagvermogenborden en hoe deze te lezen en te controleren kom ik nogmaals op deze begrippen terug.

Op de afbeeldingen hiernaast zie je aan de voorzijde van de stijl geen verschillen maar aan de achterzijde is duidelijk te zien dat er een extra "vleugel" aanwezig is.



 Op het tabelletje hiernaast is,
bij gelijke inhaakhoogtes, te zien dat de stijl met het stukje extra staal meer draagvermogen heeft als een stijl zonder dat extra stukje materiaal.






Bij bovenstaand merk wordt extra draagvermogen gecreëerd door een stijlaanpassing, zo zijn er ook fabrikanten, zie hieronder, die dit doen door verschillende materiaaldiktes te gebruiken.

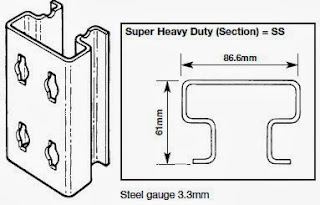

Een derde wijze om meer draagvermogen te creëren in een staander, die er vanaf de voorzijde gelijk uit ziet, is door de diepte van de stijl groter te maken.
Deze fabrikant wijzigt niet alleen de diepte van een stijl maar bij 2 types ook de dikte van het materiaal.



Ook hier ze je weer het draagvermogen van een frame oplopen bij een gelijkblijvende eerste inhaakhoogte.

Moraal van het verhaal:

"Let, vooral bij de aanschaf van tweedehands stellingmateriaal en bij aanschaf van vervangingsonderdelen, op alle aspecten (breedte, diepte en dikte) van de stijlen.
